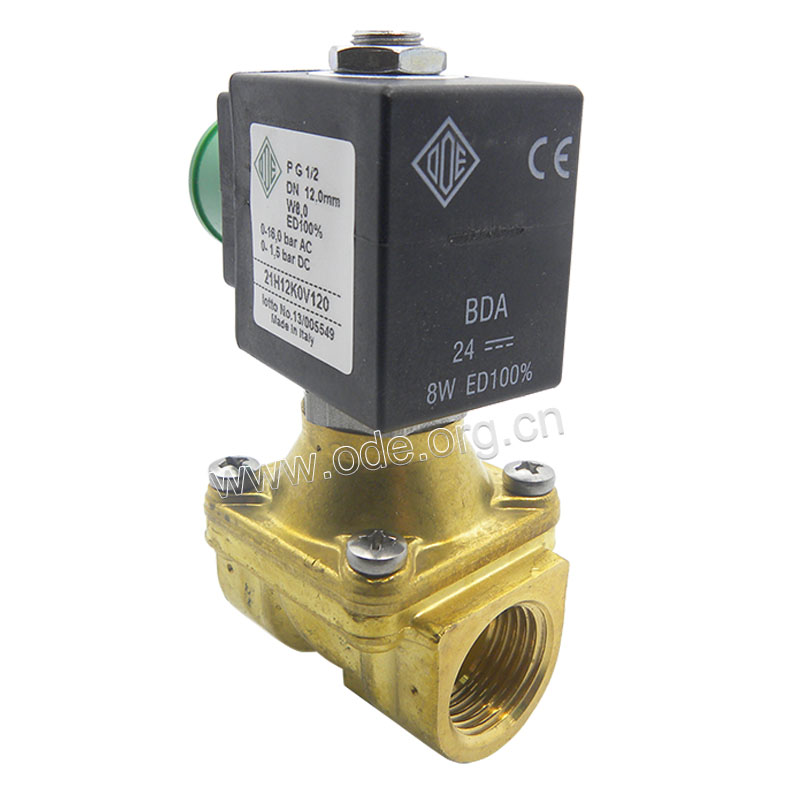

意大利ODE 21H12K0V120直动式电磁阀

21H12K0V120两位两通直动式电磁阀

使用介质:空气、惰性气体、水

密封材料:FKM(氟化橡胶)

工作压力 : 0 ～16bar(AC bar/8W)

                    0 ～1.5bar (DC bar/8W)

                    0 ～20bar(AC bar/12W)

                    0 ～6bar (DC bar/12W)

                    0 ～20bar(AC bar/14W)

                    0 ～15bar (DC bar/14W)

流体温度:  -10℃ ～ 140℃

阀体材质:黄铜

电源电压:直流DC12V-24V-48V-110V

                   交流AC24V-110V-220V

最高室内温度:80℃

连续工作:ED100%

线    圈:8W-Φ13

          BDA-BDS-BSA  (classF)

          BDP-BDV       (classH)

          12W-Φ13

          UDA            (classF)

          14W-Φ13

          GDH-GDV        (classH)

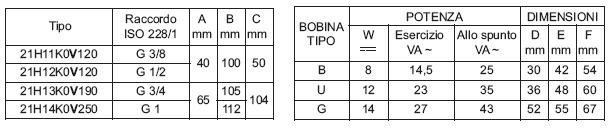

21H12K0V120电磁阀参数:

阀接口口径ISO 228/1	型号	最大介质粘度		通径mm	流动系数(1/mn)	线圈功率(watt)	压力
		cSt	°E				min	max M.O.P.D.
							bar	AC bar	DC bar
G3/8〃	21H11KV120	12	～2	12	28,0	8	0	16	1,5
						14		20	15
G1/2〃	21H12KV120			19	32,0	8		16	1,5
						14		20	15
G3/4〃	21H13KV190				70,0	14		15	–
	21H13KV190-S				65,0	14		–	6
G1〃	21H14KV250			25	105,0	14		15	–
	21H14KV250-S				95,0	14		–	6

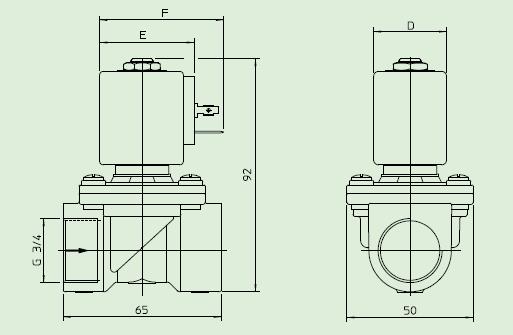

ODE电磁阀-21H12K0V120直动式电磁阀外型尺寸:
