21A5KB45直拉膜片式电磁阀

21A5KB45直动膜片式电磁阀

使用介质:空气、低压蒸汽

密封材料:NBR(丁晴橡胶)

工作压力 : 0～5bar (AC bar/8W)

                    0～12bar (AC bar/14W)

                    0～1.5bar (DC bar/8W)

    0～6bar (DC bar/14W)

流体温度: ～

阀体材质:黄铜

电源电压:直流DC12V-24V-48V-110V

                    交流AC24V-110V-220V

最高室内温度:

连续工作:ED100%

线    圈:8W-Φ13

          BDA-BDS-BSA  (classF)

          BDP           (高温)

          BDF           (classH)

          14W-Φ13

          GDH           (classH)

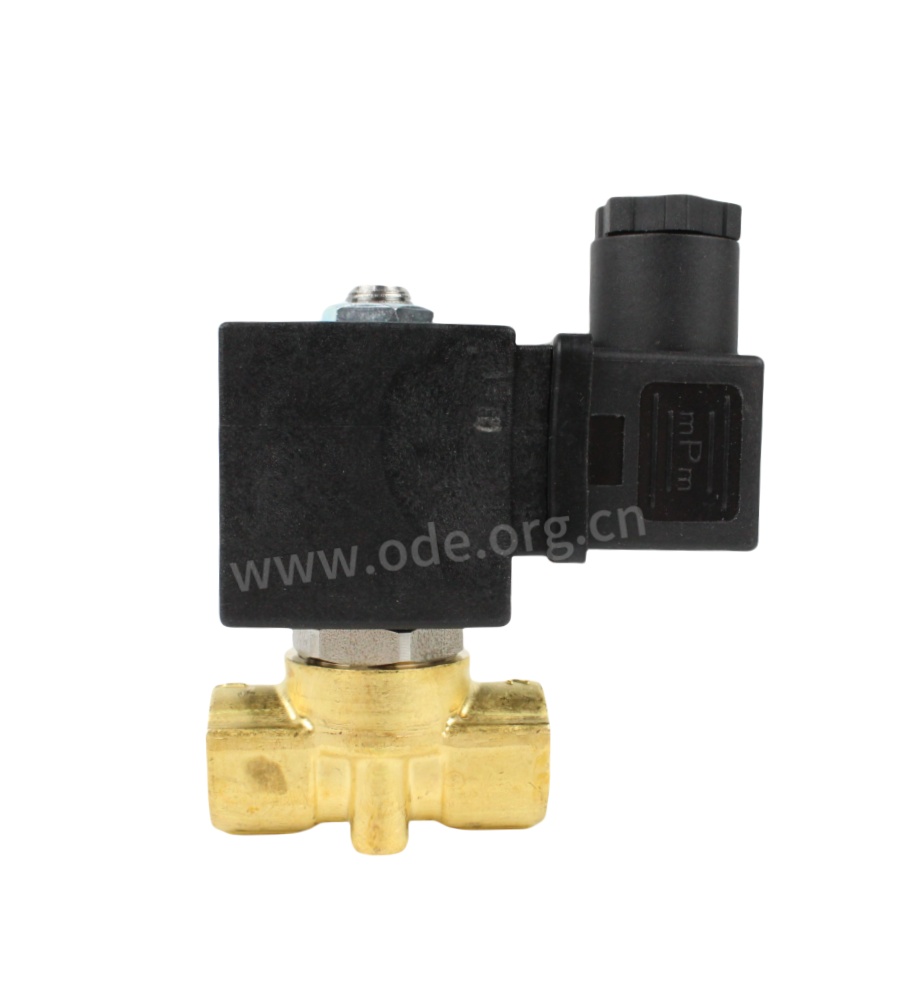

意大利ODE电磁阀5KB45直动膜片式电磁阀图片:

5KB45零压启动电磁阀参数:

阀接口口径ISO 228/1	型号	最大介质粘度		通径mm	流动系数(1/mn)	线圈功率(watt)	压力
		cSt	°E				min	max M.O.P.D.
							bar	AC bar	DC bar
G1/8〃	21A5KB45	12	～2	4,5	6,5	8	0	5	1,5
						14		12	6
	21A5KB55			5,5	9,0	8		3,5	1
						14		7	3
G1/4〃	21A8KB45			4,5	6,5	8		5	1,5
						14		12	6
	21A8KB55			5,5	9,0	8		3,5	1
						14		7	3

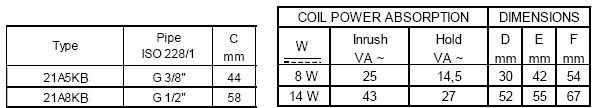

ODE电磁阀—5KB45两位两通电磁阀外型尺寸:
