意大利 ODE 防爆电磁阀防爆等级标准与工作原理详解

在石油、化工、燃气等易燃易爆工况中，意大利 ODE 防爆电磁阀凭借严苛的防爆认证、可靠的隔爆结构与成熟的电磁控制原理，成为危险环境流体控制的核心设备。本文将从防爆等级标准、核心防爆设计、工作原理、主流系列与选型匹配五大维度，全面解析其技术核心，助力工业场景安全选型与应用。

一、ODE 防爆电磁阀核心防爆等级标准

ODE 防爆电磁阀严格遵循国际与国内双重防爆体系，核心执行ATEX 2014/34/EU（欧盟防爆指令）、IEC 60079（国际防爆标准）、GB 3836（中国爆炸性环境标准），所有产品均通过 CE 防爆认证，适配 Zone 1/2（气体危险区）、Zone 21/22（粉尘危险区）等高风险场景ODE S.r.l.。

1. 核心防爆标识解析（主流型号）

ODE 防爆电磁阀以隔爆型 Ex d为主，部分系列采用浇封型 Ex m，标识完整格式为：Ex d IIB/IIC T4/T6 Gb，各参数含义如下：

• Ex：防爆总标志；
• d：隔爆型（核心防爆结构，外壳可承受内部爆炸压力，阻止火焰外传）；
• IIB/IIC：气体防爆级别（IIC＞IIB，适配氢气、乙炔等高危气体）；
• T4/T6：温度组别（T4≤135℃，T6≤85℃，T6 适配低温敏感易爆介质）；
• Gb：设备保护级别（Zone 1 专用，高可靠性）。

2. 防护与认证参数

• 防护等级：标准IP65（防尘、防喷水，适配户外 / 潮湿粉尘环境）；
• 认证资质：ATEX、IECEx、CE、GB 3836，覆盖全球主流工业市场准入要求ODE S.r.l.。

3. 主流系列防爆等级对照表

表格

二、ODE 防爆电磁阀核心防爆设计（安全关键）

ODE 防爆性能的核心在于隔爆外壳 + 防爆线圈 + 密封强化三大专属设计，从结构上阻断爆炸传播路径，适配易燃易爆介质（燃气、化工流体、粉尘混合气体等）。

1. 高强度隔爆外壳

• 材质：阀体采用黄铜 / 不锈钢 316，防爆线圈外壳为铸铝合金，强度高、耐冲击、耐腐蚀ODE S.r.l.；
• 结构：外壳壁厚加厚设计，接合面采用精密研磨法兰间隙（严格控制间隙宽度与长度），内部爆炸时可承受压力，并通过间隙冷却火焰、降低温度，防止引燃外部爆炸性混合物；
• 密封：接合面采用金属密封 + 耐高温氟橡胶 / PTFE 密封垫，杜绝火焰与气体泄漏。

2. 专用防爆线圈（BDA/BDS/BDF 系列）

• 防爆结构：线圈内部绕组采用高温绝缘材料（H 级，耐 180℃），整体浇封于环氧树脂中（浇封型 Ex m），隔绝空气与火花，防止短路产生明火；
• 防护设计：线圈接线盒为隔爆结构，电缆引入处配防爆密封接头，防止外部易燃易爆气体进入线圈内部；
• 性能：长期工作制，允许 24 小时连续通电，适配 AC220V/DC24V 等工业常用电压，功耗低、发热小，避免表面温度超标。

3. 防爆适配强化

• 介质兼容性：密封材质采用PTFE/FKM，耐酸碱、耐腐蚀，适配化工溶剂、燃气、蒸汽等易燃易爆介质；
• 零压差启动：直动式系列支持真空～0bar零压差开启，避免低压工况下介质积聚风险；
• 宽温适配：工作温度范围 **-40℃~+180℃**，适配高低温危险工况，温度组别严格匹配介质点燃温度。

三、ODE 防爆电磁阀工作原理（电磁控制 + 防爆隔离）

ODE 防爆电磁阀工作原理与普通电磁阀一致（电磁感应驱动阀芯），但核心差异在于防爆结构全程隔离火花与高温，分为直动式、先导式两大主流类型，适配不同压力与口径需求。

1. 直动式防爆电磁阀（21WA/31L 系列，小口径≤DN25）

• 结构：电磁线圈、动铁芯、阀芯、复位弹簧、隔爆外壳、密封件；
• 通电开启：线圈通电→产生磁场→吸引动铁芯向上运动→带动阀芯离开阀座→阀口打开，介质流通；隔爆外壳隔绝线圈火花，防止外传；
• 断电关闭：线圈断电→磁场消失→复位弹簧推动动铁芯与阀芯复位→阀芯压紧阀座→阀口密封关闭，介质切断；全程无火花外露；
• 特点：零压差可工作、响应快（≤10ms）、结构简单，适配低压、真空、小口径工况。

2. 先导式防爆电磁阀（21WB/21W7 系列，大口径≥DN32）

• 结构：在直动式基础上增加先导阀、膜片 / 活塞、平衡孔，核心为 “小电磁力控制大流体压力”；
• 通电开启：线圈通电→先导阀打开→上腔室压力快速下降→膜片上下形成压差→流体压力推动膜片与阀芯上移→主阀口打开，介质流通；防爆线圈与外壳隔离火花；
• 断电关闭：线圈断电→先导阀关闭→介质通过平衡孔进入上腔室→膜片上下压差消失→弹簧 + 介质压力推动阀芯复位→主阀口关闭；
• 特点：大流量、高压适配（最高 34.5bar）、功耗低，适配化工、燃气管道等大口径高压工况。

3. 防爆原理与工作联动

电磁阀动作时，线圈仅在隔爆外壳 / 浇封层内部产生电磁火花，外壳通过 “承受内部爆炸 + 冷却火焰 + 密封隔离” 三重作用，确保火花与高温无法传递到外部易燃易爆环境，实现 “内部可控、外部安全” 的防爆效果。

四、主流防爆系列与选型匹配要点

1. 核心系列参数速览

• 21WA 系列（直动式）：Ex d IIB T4，DN10~DN25，黄铜阀体，适配燃气、低压化工介质ODE S.r.l.；

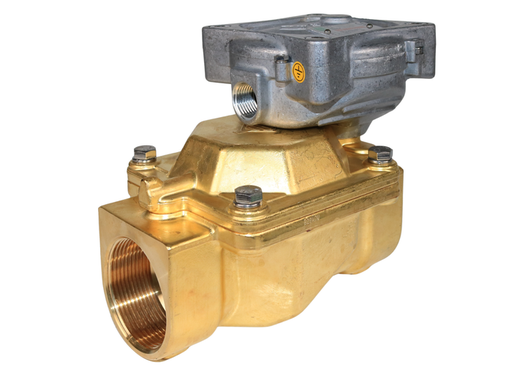

• 21WB 系列（先导式）：Ex d IIB T4，DN32~DN50，黄铜阀体，大流量高压工况ODE S.r.l.；
• 21WN/21W7 系列（高温 / 高危）：Ex d IIC T6，DN15~DN50，不锈钢 / 黄铜阀体，适配氢气、乙炔、低温敏感介质ODE S.r.l.；
• 31L 系列（小型）：Ex d/Ex m IIB T4，DN6~DN10，不锈钢 316 阀体，仪表气、低压小流量工况ODE S.r.l.。

2. 选型匹配核心要点

1. 防爆等级匹配：危险区 Zone 1 选Ex d IIB/IIC T4/T6，Zone 2 可选Ex d IIB T4；高危气体（氢气、乙炔）选IIC 级 T6；
2. 压力与口径：小口径（≤DN25）、低压（≤10bar）选直动式；大口径（≥DN32）、高压（≥10bar）选先导式；
3. 介质适配：腐蚀性介质选不锈钢 316 阀体 + PTFE 密封；燃气选黄铜阀体 + FKM 密封；高温介质（≤180℃）选高温线圈 + 金属密封；
4. 防护与温度：户外 / 粉尘环境选IP65；环境温度 - 40℃~+60℃，介质温度≤180℃。

五、总结

意大利 ODE 防爆电磁阀以ATEX/IEC/GB 三重防爆认证、隔爆 + 浇封双重安全设计、直动 / 先导双工作原理为核心，实现了易燃易爆环境下流体控制的高安全性与高可靠性。其防爆等级覆盖 IIB~IIC、温度组别 T4~T6，适配从低压小口径到高压大流量的全场景需求，是化工、燃气、石油等危险工况的优选防爆电磁阀品牌。
