五通电磁阀

五通电磁阀

主要部件:

    电磁阀体、轴、活塞、弹簧(需要时)、三通套件、线圈。

功能原理:五通电磁阀有两种:气动复位式和弹簧复位式。

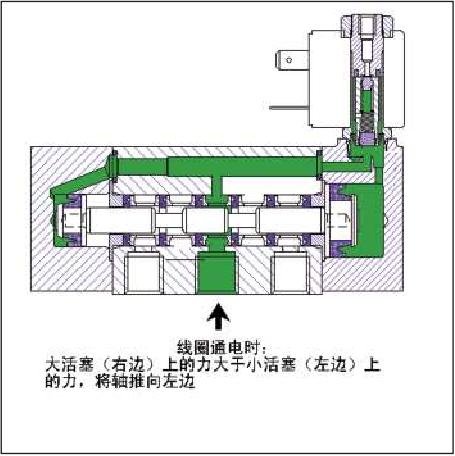

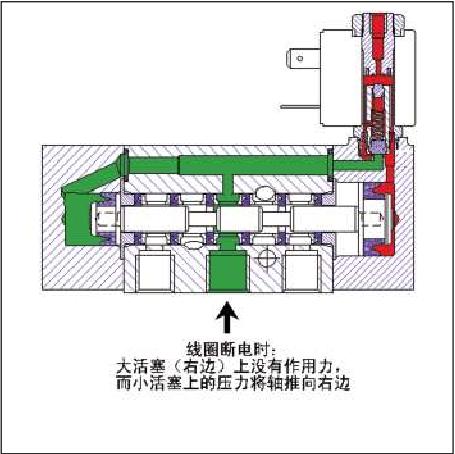

           气动复位式五通电磁阀的线圈通电或断电,打开或关闭先导内孔时,在两个活塞上产生不平衡力,推动入口(接口1)接通其他4个接口之一,并将其他几个接口推入出口,根据每个五通发的专用图表进行关闭或打开。关闭先导内孔使轴在压力的作用下回到初始位置。

           弹簧复位式五通电磁阀,当线圈断电、先导内孔关闭时弹簧取代小活塞使活塞货代初始位置。

说明:

    为使五通电磁阀正确动作,每个电磁阀的入口(接口1)必须吉友一个规定的最小压力。
