意大利ODE欧帝电磁阀类型介绍——两通先导控制常闭电磁阀

        意大利ODE欧帝电磁阀除直动式电磁阀结构外,一般还会用到先导控制式电磁阀结构,下边我们从结构构成,工作原理以及应用注意事项三方面介绍下这个结构的电磁阀:

      1、结构构成。

          ODE欧帝先导控制式两通电磁阀一般由以下部件构成:带主阀内孔的阀体,阀盖,膜片(或活塞)套件,整套铁芯导管+整套动铁芯(常闭套件),线圈。

      2、功能原理。

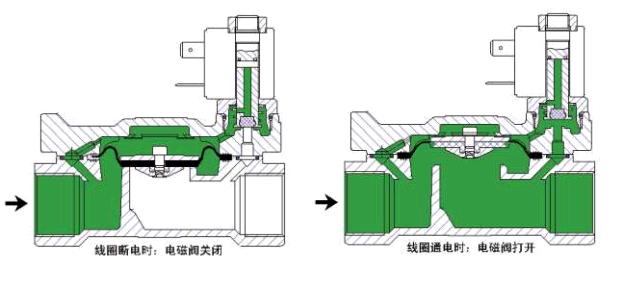

         两通先导控制式电磁阀有一个入口和一个出口。阀体内部的主阀内孔由膜片(或者活塞)上方与下方的压差来打开。线圈未通电时,膜片上房充满带压介质,而膜片下方只有主阀内孔周围部分的介质压力,这样膜片上方的压力推动膜片关闭主阀内孔(见下图)。线圈通电时,动铁芯(装有阀座密封)向上提升,打开先导阀内孔,排出膜片上方的介质,在压差的作用下,打开主阀内孔(见下图)。

      3、应用注意事项。

         两通先导控制式电磁阀入口和出口之间必须有一个最小压差,以确保电磁阀能够正常动作。但是,入口和出口之间的压差过大,会导致打开先导阀所需力增大(如同两通直动式电磁阀)。因此,如果该压差大于电磁阀的设计值,即使线圈通电,也可能会打不开电磁阀。

        为使该电磁阀正常工作,并防止膜片磨损过快,建议开始关闭阀门时,最大流量不大于Kv值(即压损1bar时通过阀门的流量)。因此,当阀门打开时,如入口压力大于1bar,则不建议将该阀排空(即采用出口节流使压差降到1bar)。

        此外,液压回路设计时候,必须要特别注意水锤问题,它会产生过压,割裂膜片或者损坏电磁阀其他部件。
