ODE比例电磁阀工作原理
其他参数
比例电磁阀的其他参数还有:
- 重复性:用同样的步骤(△P、上升或下降步骤等)重复测试所产生的最大误差。
- 敏感度:△P恒定时,要获得流量变化所需的最小电压增量。
控制器说明
前面提到过,比例电磁阀采用直流线圈。

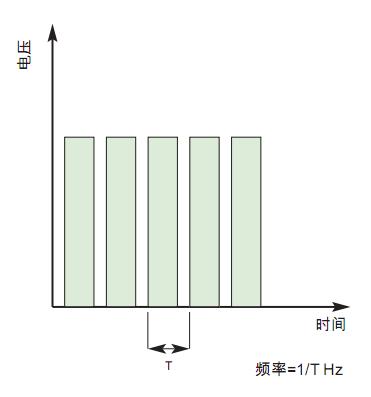

事实上,如图所示,到达线圈上的是矩形脉冲电压。ODE控制器采用这种电源来驱动线圈,可以通过0-10V的控制信号来控制其脉冲占空因数。脉冲占空因数与流过线圈的电流成正比,因此调节脉冲占空因数就可以控制线圈电流:脉冲占空因数越大,线圈的吸力就越大,从而使阀门开度也越大。
如比例电磁阀采用非ODE控制器供电,建议供给线圈的矩形脉冲电源的频率为600Hz至800Hz。
如频率不在上述范围,将使比例电磁阀的迟滞性、重复性和灵敏度等性能下降。为了获得较好的比例特性,可以调节线圈上的电源:但是不推荐采用这种方法,因为这样会增大流量的迟滞性。
典型应用
电子医疗领域
工业自动化
PID过程控制
