概述

    ODE比例电磁阀可以通过调节线圈电流来控制流过该阀的流量。

    这是比例电磁阀与普通电磁阀的主要区别,普通电磁阀的流量仅仅是由阀两端的压差(△P)决定的。

    如果在相同的压差(△P)下必须要有不同的流量,可以采用比例电磁阀。

    事实上,虽然设计了直流线圈,但是比例电磁阀需要特许的电源,可以通过调节一个参数(脉冲占空因数)来控制线圈电流。(参照“控制器说明”一节)

技术说明

  如上所述,比例电磁阀的流量是由线圈电流和阀两端的压差(△P)所决定的。

    因此,可以画出流量曲线,一个参数保持不变,而另一个参数为自变量。

    例如,可以用△P为参数(如1bar、2bar、3bar等)来画出不同的曲线,流量是线圈电流的函数(与脉冲占空因数成正比,参数“控制器说明”一节)

    请注意:线圈电流不变时,通过改变△P,也能改变流量。

    因此,如△P保持不变更好,这样流量就只与线圈电流有关。否则,流量要受压差变化的影响。

    同时也要注意△P增加的越多,所需的线圈电流也就越小,因为压差本身可以打开阀门。

迟滞

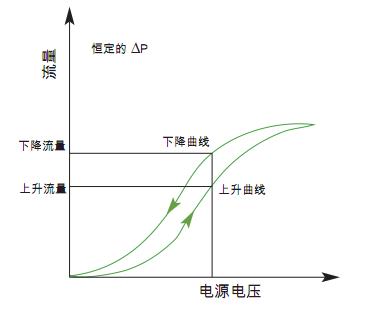

    为了解释迟滞现象,我们画出压差(△P)恒定时的流量-脉冲占空因数图来说明实验室是如何测试的。

    首先取一个压差(△P)值并保持其恒定,然后将比例电磁阀通电,逐步增加脉冲占空因数值(如50%、60%、70%等),记录下随脉冲占空因数变化的流量。当脉冲占空因数达到100%,再将其逐步往下调,再记录相同脉冲占空因数值时的流量:一般情况下,下降时的流量值辉稍大于上升时的流量值。

    这个现象就是流量迟滞,使用比例电磁阀时必须考虑迟滞。
