两通先导控制常开电磁阀
作者：ODE电磁阀
更新时间：2015-05-04
点击数：

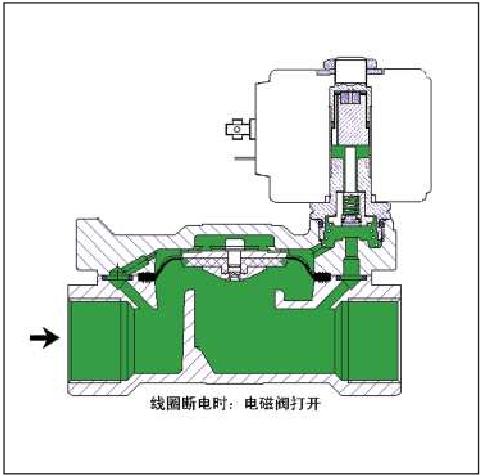

两通先导控制常开电磁阀 主要部件: 带主阀内孔的阀体、阀盖、膜片(或活塞)套件、整套铁心导管+动铁心+密封支架+密封(常开套件)、线圈。 功能原理: 两通先导控制常开电磁阀有一个入口和一个出口。除了将常闭套件换成常开套件来打开和关闭先导阀内孔外,该阀的膜片动作原理与两通先导控制常闭电磁阀相同。线圈通电时先导阀内孔关闭,而膜片处于关闭主阀内孔的位置;线圈断电时先导阀内孔打开,从而打开主阀内孔。 说明: 该系列电磁阀的入口和出口必须具有一个最小压差以确保该电磁阀的正确动作。但是,如入口和出口的压差过大(如两通直动式常闭电磁阀),会导致打开先导阀内孔所需的力增加,因此,如该压差大于该电磁阀的设计最大值,即使线圈断电,也可能不能重新打开阀门。 为使该电磁阀能正常工作,并防止膜片磨损过快,建议开始关闭阀门时,实际流量不大于Kv值(即压损1bar时通过阀门的流量)。 因此,阀门打开时,如入口压力大于1bar,则不建议将该阀出口排空(即不采用出口节流使压差降到1bar)。 此外,设计液压回路时必须特别注意水锤问题,它会产生过压,割裂膜片或损坏电磁阀的其他部件。
