两通先导控制常闭电磁阀

作者：ODE电磁阀更新时间：2015-04-28 点击数：

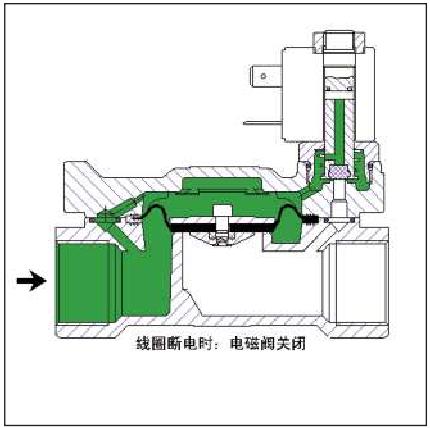

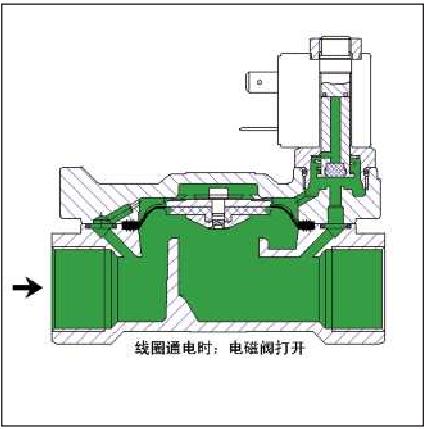

主要部件: 带主阀内孔的阀体、阀盖、膜片(或活塞)套件、整套铁心导管+整套动铁心(常闭套件)、线圈。 功能原理: 两通先导控制常闭电磁阀有一个入口和一个出口。阀体内的主阀内孔由膜片(或活塞)上方与下方的压差来打开:线圈未通电时,膜片上方的腔室充满带压介质,而膜片下方只有主阀内孔周围部分的介质压力,这样膜片上方的压力推动膜片关闭主阀内孔。线圈通电时,动铁心(装有阀座密封)向上提升,打开先导阀内孔,排出膜片上方的介质,在压差作用下膜片向上提,打开主阀内孔。 说明: 该系列电磁阀的入口和出口必须具有一个最小压差以确保该电磁阀的正确动作。但是,如入口和出口的压差过大(如两通直动式常闭电磁阀),会导致打开先导阀内孔所需的力增加。因此,如该压差大于该电磁阀的设计最大值,即使线圈通电,也可能打不开阀门。为使该电磁阀能正常工作,并防止膜片磨损过快,建议开始关闭阀门时,实际流量不大于KV值(即压损1bar时通过阀门的流量)。因此,阀门打开时,如入口压力大于1bar,则不建议将该阀出口排空(即不采用出口节流使压差降到1bar)。

此外,设计液压回路时必须特别注意水锤问题,它会产生过压,割裂膜片或损坏电磁阀的其他部件。
