一文读懂 ODE 电磁阀分类

ODE（意大利）电磁阀核心可按通位、驱动方式、阀体材质、介质、功能 / 防爆五大维度快速划分；选型先看 “几位几通” 与 “直动 / 先导”，再定材质与耐压，最后核对防爆、温度及接口。

一、按 “几位几通”（最常用）

1）两位两通（2/2）

• 功能：通 / 断开关，分常闭 NC（默认关）/ 常开 NO（默认开）
• 驱动：直动式（零压启动，小口径）、先导式（需压差，大口径高压）、复合式（零压 / 高压通用）

• 代表系列：21A/21ALB（黄铜）、21IH（不锈钢）




2）两位三通（3/2）

• 功能：一路进、两路出（切换 / 排气），常闭 / 常开 / 通用型
• 代表：31A 系列（直动，医疗 / 气动）

3）两位五通（5/2）

• 功能：双作用气缸控制，进气 + 排气切换
• 代表：51A 系列（气动自动化）

二、按驱动 / 工作原理

1）直动式（Direct Acting）

• 特点：电磁力直接拉阀芯，零压启动（0bar 可用），响应快（≤10ms）
• 口径：DN1～DN6；压力：0～16bar；介质：水、气、油、蒸汽

2）先导式（Indirect Acting）

• 特点：电磁控小先导→主阀膜片 / 活塞动作，需 0.3～0.5bar 压差，大流量节能
• 口径：DN10～DN50；压力：0～40bar；适合大流量高压工况

3）复合式（Combined Acting）

• 特点：直动 + 先导结合，零压可启、高压可用，口径 DN6～DN25
• 代表：21HT 系列（暖通 / 洗车 / 灌溉）

4）比例式（Proportional）

• 特点：电流 / 电压线性控开度，精准流量 / 压力调节
• 代表：P 系列（过程控制 / 暖通）

三、按阀体材质（介质适配关键）

• 黄铜（Brass）：220/21A 系列；水、气、油、低压蒸汽；-10～140℃；经济通用

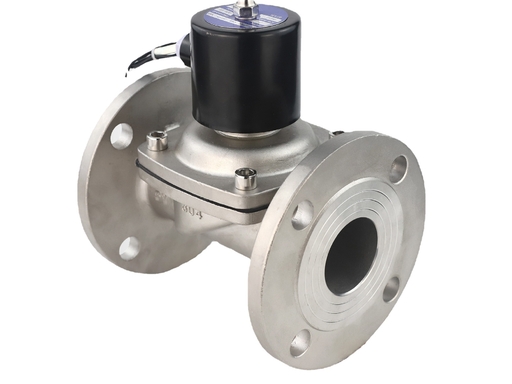

• 不锈钢（304/316）：280/21IH 系列；化工、酸碱、食品、高温蒸汽；耐腐蚀280系列不锈钢电磁阀

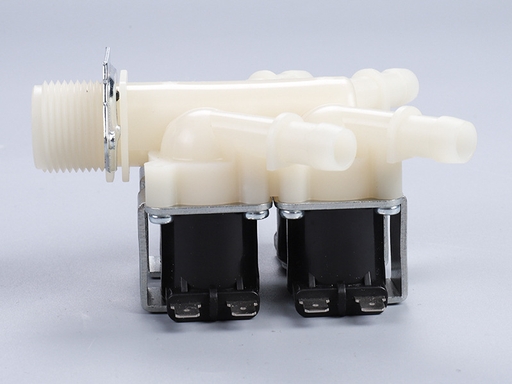

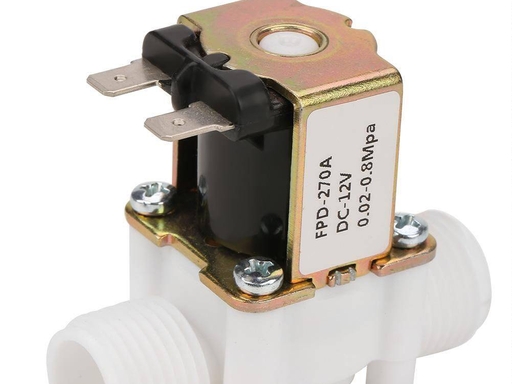

• 工程塑料（PPS）：TN 系列；强酸碱、化学品；轻量化、低成本TN系列塑料电磁阀




四、按适用介质

• 通用型：水、空气、惰性气体、润滑油；21A/220 系列

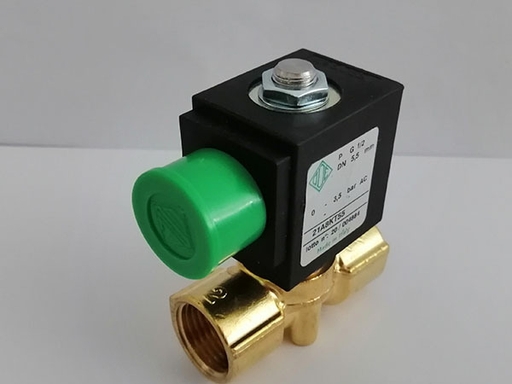

• 蒸汽型：180℃，PTFE/FKM 密封；21A8KT 系列21A8KT系列蒸汽电磁阀

• 燃气型：天然气 / 液化气，安全切断；21A 系列燃气认证版




• 食品级：316L + 食品密封，无菌 / 洁净；31A 食品级系列31A系列食品级电磁阀

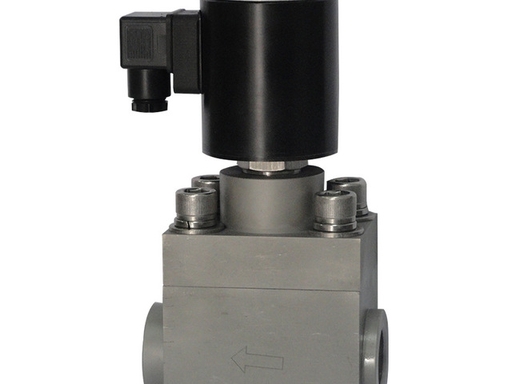

• 高压型：0～100bar，活塞结构；HP 系列HP系列高压电磁阀




五、按功能与防爆

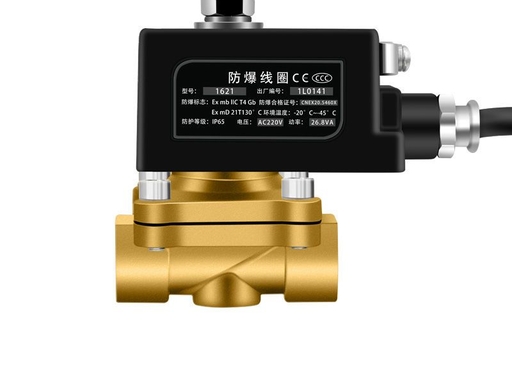

• 防爆型（ATEX）：Ex d IIB T4，易燃易爆环境；51A/21A 防爆版防爆型电磁阀
• 手动复位型：断电自锁，安全切断；燃气 / 紧急停机场景

• 节能型：低功耗线圈（6～8W），长期通电不发热




六、选型速记（3 步到位）

1. 通位：开关选2/2、切换选3/2、气缸选5/2；默认NC（安全）
2. 驱动：小口径 / 零压→直动；大口径 / 高压→先导；兼顾→复合
3. 材质：水 / 气→黄铜；腐蚀 / 食品→不锈钢；强酸碱→塑料

七、常见系列对照表
